Handl Vomp – Veggie-Produktion
Für die neue Veggie-Produktionslinie am Standort Vomp entschied sich HANDL TYROL bewusst für die Umnutzung und Aufwertung bestehender Gebäudestrukturen statt eines Neubaus – mit entsprechend komplexen planerischen Herausforderungen wie verwinkelten Raumgeometrien, unterschiedlichen Ebenen und unvollständigen Bestandsunterlagen. Mittels 3D-Laserscanning wurde der Bestand millimetergenau erfasst, inklusive Fenster, Dachkuppeln, Stützen, Träger sowie insbesondere Bodenhöhen und Gefälle, die in der Lebensmittelproduktion für die Reinigung und damit die Hygiene entscheidend sind. Das daraus entwickelte hochpräzise 3D-Bestandsmodell diente als zentrale, belastbare Planungsgrundlage für alle Beteiligten: Kollisionen wurden früh erkannt, Anlagen optimal integriert und kostenintensive Überraschungen in der Bauphase vermieden – bei gleichzeitig zielgerichteter und sicherer Entwässerungsplanung durch die exakte Bodengeometrie.
Kunde
Handl Tyrol GmbH
Branche
Lebensmittelproduktion und ‑vertrieb
Standort
Vomp
Planungsstart
2024
Fertigstellung
2025
Ausgangssituation / Herausforderung
Es lagen nur teilweise valide oder nur begrenzt weiterverarbeitbare Bestandsunterlagen vor. Über Jahrzehnte durchgeführte Adaptierungen waren nicht vollständig dokumentiert, sodass keine sichere Aussage über den tatsächlichen Ist‑Zustand getroffen werden konnte.
Zu lösende Herausforderungen:
- Herstellung einer verlässlichen Grundlage für die Planung
- Identifikation möglicher Ertüchtigungsmaßnahmen bereits im Vorfeld
- Umsetzung innerhalb einer engen Timeline, da Maschinen mit langen Lieferzeiten abhängig von den Bestandsbefunden frühzeitig angepasst werden mussten
Ziele des Projekts
- Sicherstellung einer präzisen und vollständigen Bestandsdokumentation
- Minimierung von Unwägbarkeiten und Risiken
- Gewährleistung terminlicher Sicherheit für die gesamte Standortentwicklung
- Detailgetreue 3D-Darstellung aller relevanten Störkanten und Strukturen
Vorgehensweise / Lösung

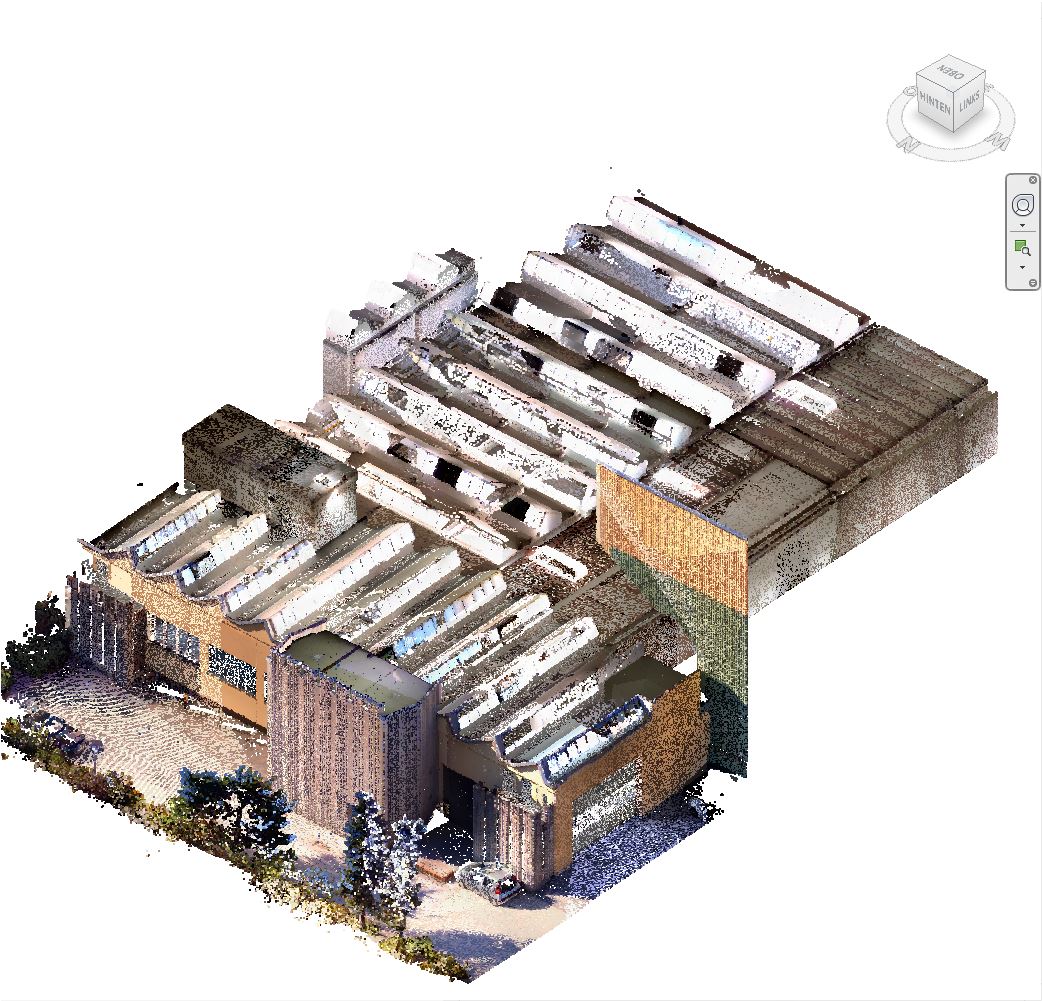

- Durchführung einer umfassenden 3D-Laserscanaufnahme der gesamten Gebäudestruktur
- Modellierung des Bestandsobjekts in einer Architektursoftware
- Ableitung aller relevanten Höhen, Gefälle und Geometrieinformationen für die weitere Planung

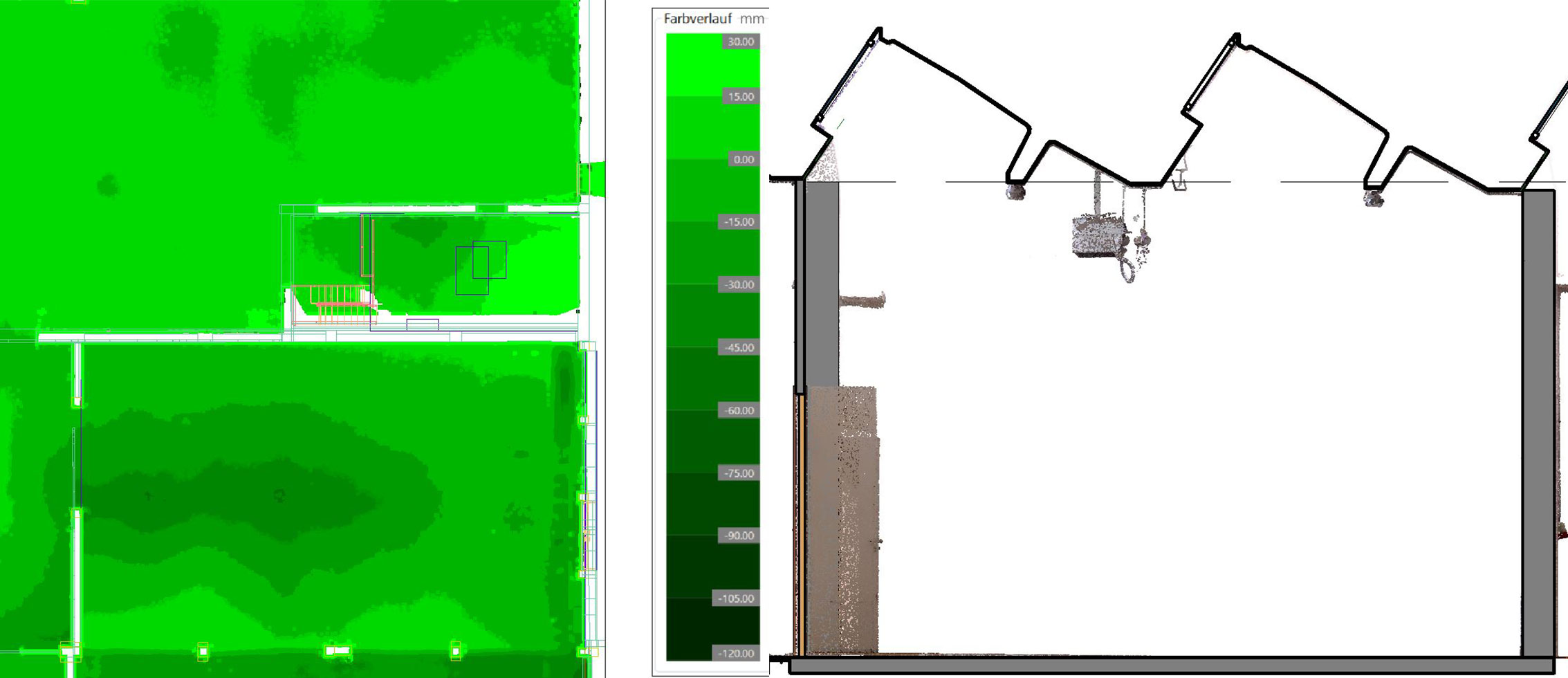

Die Bodenverlaufskarte zeigt die Unebenheiten eines vermeintlich ebenen Bodens.
Ergebnisse / Nutzen
- Präzise Auswertungen zur Ebenheit und Gefälleausbildung des Hallenbodens
- Vollständiges digitales 3D-Modell als zentrale Planungsbasis
- Verlässliche Grundlage für Anlagenplanung und infrastrukturelle Ergänzungsmaßnahmen
Vorteile für den Kunden: Die digitale Bestandsaufnahme ermöglichte eine sichere, effiziente und kollisionsfreie Planung. Entscheidungen konnten auf Basis valider Daten getroffen werden – ein wesentlicher Beitrag zu einem reibungslosen Projektablauf.
„Vermeidung von Überraschungen durch exakte Darstellung des Bestands.“ Der größte Vorteil einer 3D‑Laserscanaufnahme ist gleichzeitig der unsichtbare: Probleme treten gar nicht erst auf. Was am Plan mit einem Mausklick verschoben wird, müsste auf der Baustelle mit schwerem Gerät und erheblichem Aufwand korrigiert werden.
